5 прычын перайсці на раздымы M8, усталяваныя на друкаванай плаце, сёння.

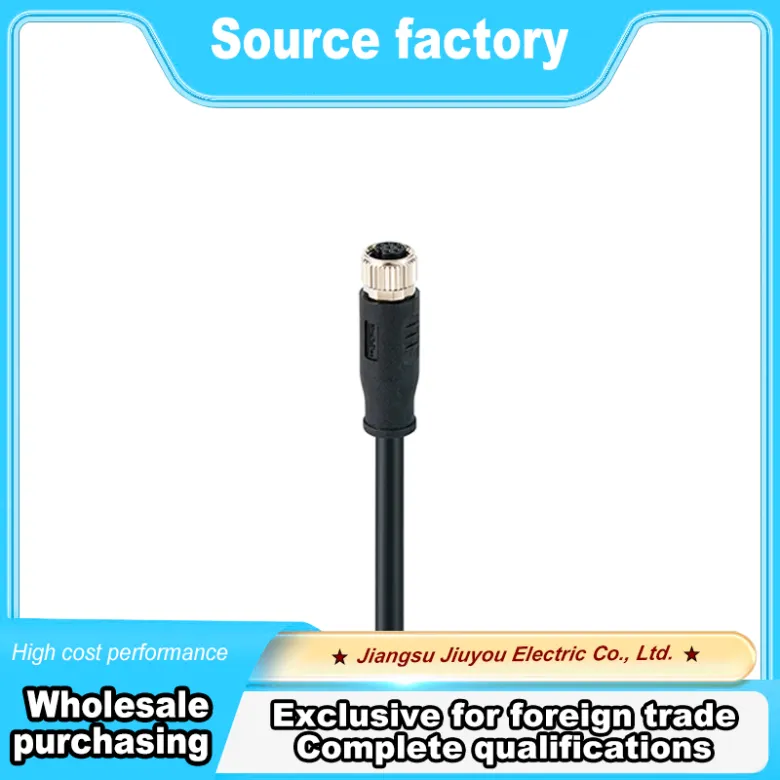

Многія машынабудаўнікі дасягаюць кропкі, калі іх існуючыя раздымы ствараюць больш працы, чым каштоўнасці. Праводка можа заняць занадта шмат часу, вібрацыя можа аслабіць злучэнні, або ў шафе кіравання можа быць мала месца для грувасткіх частак. Калі сістэма выкарыстоўвае датчыкі, выканаўчыя механізмы або кампактныя платы кіравання, раз'ём можа паўплываць на час зборкі, абслугоўванне і стабільнасць сігналу. Раздымы для друкаванай платы M8 варта разгледзець, калі для канструкцыі патрэбна невялікае, бяспечнае і зручнае для абслугоўвання злучэнне. Я разглядаю пяць практычных прычын, перш чым рэкамендаваць змены. ### 1. Яны эканомяць месца ўнутры кампактнага абсталявання. Раздымы M8 маюць малы формаў-фактар, які падыходзіць для блокаў кіравання, канцэнтратараў датчыкаў, прамысловых камер і кампактных блокаў аўтаматызацыі. Меншая кропка злучэння можа дапамагчы мне арганізаваць друкаваную плату і кабельны ўвод з меншай цеснатой. Гэта мае значэнне, калі шафа змяшчае некалькі датчыкаў і мне трэба трымаць правады свабоднымі. Перапоўнены макет можа ўскладніць тэставанне і запаволіць працу службы. Раздымы M8 PCB даюць дызайнерам больш месца для планіроўкі платы вакол іншых частак, такіх як клеммныя блокі, рэле і камунікацыйныя модулі. Дакладная эканомія месца залежыць ад тыпу раздыма, кадавання, спосабу мацавання і напрамку кабеля. Я правяраю поўную вобласць спалучэння, а не гляджу толькі на корпус раздыма. ### 2. Яны падтрымліваюць больш хуткую зборку і тэхнічнае абслугоўванне. Раз'ём, які ўсталёўваецца непасрэдна на друкаваную плату, можа паменшыць праводку ўручную паміж платай і знешнім кабелем. Вытворчая група можа падрыхтаваць плату, усталяваць яе ў корпус і падключыць палявы кабель, не дадаючы столькі асобных провадаў. Напрыклад, невялікі блок кіравання канвеерам можа выкарыстоўваць злучэння M8 для фотаэлектрычных датчыкаў. Калі датчык патрабуе замены, тэхнік можа адлучыць кабель, замяніць датчык і зноў падключыць лінію, не адкрываючы ўвесь джгут правадоў. Такі падыход можа зрабіць абслугоўванне больш паслядоўным. Гэта таксама дапамагае паменшыць памылкі падключэння правадоў падчас шматразовай зборкі, пры ўмове, што размяшчэнне кантактаў і кадыроўка раздыма дакладна задакументаваны. ### 3. Яны прапануюць бяспечнае злучэнне для прамысловых сігналаў. Прамысловае абсталяванне часта працуе вакол вібрацыі, руху і шматразовага выкарыстання. Разьбовае злучэнне M8 можа забяспечыць больш бяспечны метад спалучэння, чым простая фрыкцыйная заглушка. Гэта карысна для датчыкаў набліжэння, датчыкаў ціску, ліній энкодэра і іншых нізкавольтных сігнальных злучэнняў. Раз'ём усё яшчэ павінен адпавядаць дадатку. Бяспечная разьба не замяняе правільную апору кабеля, належную зацяжку або адпаведную разгрузку нацяжэння. Калі я разглядаю канструкцыю, я правяраю цыклы спалучэння, умовы вібрацыі, намінальны ток, напружанне і памер провада. Гэтыя звесткі дапамагаюць вызначыць, ці падыходзіць выбраны раз'ём для друкаванай платы M8 абсталяванню, а не залежаць толькі ад назвы раздыма. ### 4. Яны палягчаюць выбар раздымаў у шэрагу прадуктаў. Многія вытворцы абсталявання ствараюць некалькі мадэляў з аднолькавымі схемамі кіравання. Звычайнае сямейства раздымаў M8 можа дапамагчы захаваць інтэрфейс друкаванай платы больш узгодненым у гэтых мадэлях. Інтэрфейс датчыка, напрыклад, можа выкарыстоўваць розную даўжыню кабеля або размеркаванне кантактаў, захоўваючы той жа стыль раздыма на баку платы. Гэта можа спрасціць ідэнтыфікацыю дэталяў для закупачных і вытворчых груп. Кансістэнцыя яшчэ патрабуе ўважлівага кантролю. Я пазначаю кожны раз'ём кадоўкай, колькасцю кантактаў, арыентацыяй і электрычнай функцыяй. Сумяшчэнне 3-кантактнага сігнальнага злучэння з 4-кантактным злучэннем харчавання або сувязі можа выклікаць праблемы з абслугоўваннем, нават калі знешні памер выглядае падобным. ### 5. Яны могуць падтрымліваць больш чысты дызайн прадукту. Добра спланаванае злучэнне друкаванай платы M8 можа даць гатоваму прадукту больш чысты кабельны ўвод і больш арганізаваную ўнутраную кампаноўку. Гэта можа дапамагчы жыллю выглядаць менш цесна і палегчыць агляд. Практычны прыклад - кампактная ўстаноўка маніторынгу навакольнага асяроддзя, усталяваная каля вытворчага абсталявання. Прыладзе можа спатрэбіцца некалькі знешніх злучэнняў, захоўваючы невялікі корпус. Раздымы M8 могуць забяспечыць зразумелы інтэрфейс для датчыкаў без выкарыстання вялікіх кабельных уводаў або няшчыльнай праводкі. Дызайн жылля застаецца часткай рашэння. Перад зацвярджэннем макета я правяраю таўшчыню панэлі, памер выраза, арыентацыю раздыма, патрэбу ў герметызацыі і доступ для спалучальнага кабеля. ### Што я правяраю, перш чым перайсці на раздымы для друкаванай платы M8. Я не разглядаю раз'ём як асобную частку. Я праглядаю поўную сістэму злучэння: - Колькасць кантактаў - Намінальная напруга і ток - Тып сігналу і патрэбы ў перадачы - Дыяметр кабеля і прастора для выгібу - Спосаб мантажу на друкаванай плаце - Кадыроўка раздыма - Напрамак спалучэння - Вібрацыя і тэмпературныя ўмовы - Уздзеянне вільгаці або пылу - Неабходныя цыклы спалучэння - Чарцяжы пастаўшчыка і даныя выпрабаванняў. Правільны выбар залежыць ад электрычнай нагрузкі, корпуса, асяроддзя, метаду вытворчасці і плана абслугоўвання. Для мяне самая важкая прычына пераключэння - гэта не толькі памер раздыма. Гэта ўплывае на ўвесь прадукт: прасцейшая зборка, больш зразумелае абслугоўванне, лепшае выкарыстанне прасторы платы і больш кантраляваная схема злучэнняў. Калі гэтыя пункты адпавядаюць патрабаванням да абсталявання, раздымы для друкаванай платы M8 могуць стаць практычным абнаўленнем для кампактных прамысловых канструкцый.

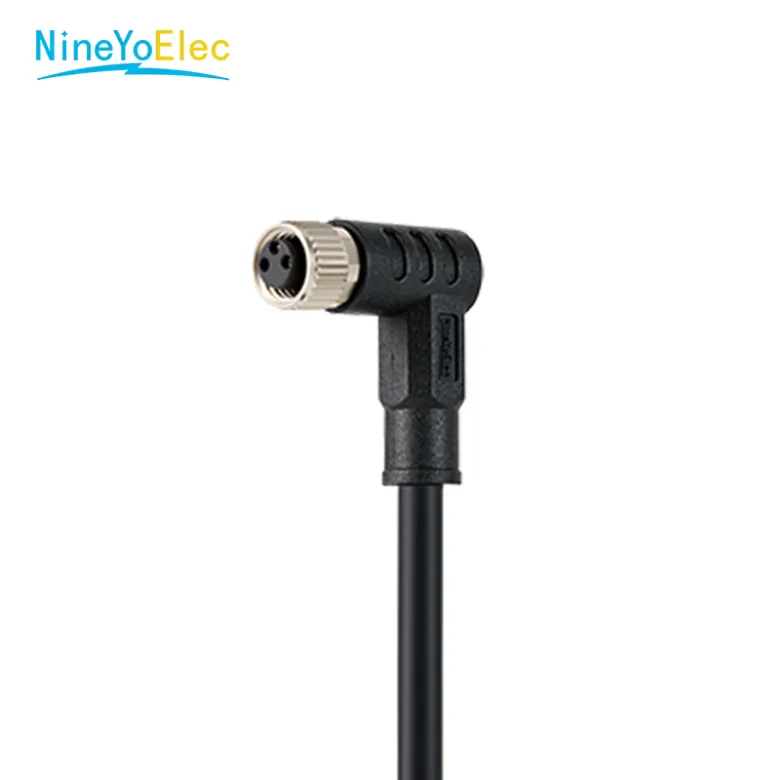

Калі лінія датчыка пачынае паказваць нестабільныя сігналы, раз'ём лёгка не заўважыць. Я бачыў, як каманды мяняюць датчыкі, наладжваюць праграмнае забеспячэнне і правяраюць шафы кіравання, у той час як сапраўдная праблема заключаецца ў палявым злучэнні. Няшчыльная пасадка, пашкоджаны кабель, дрэннае экранаванне або раз'ём, які не адпавядае ўмовам працы, могуць знізіць прадукцыйнасць сістэмы. Абнаўленне да раздымаў M8 можа дапамагчы, калі існуючае злучэнне не падыходзіць для прыкладання. Абнаўленне павінна адпавядаць машыне, разводцы правадоў, электрычнай нагрузцы і ўмовам навакольнага асяроддзя. Новы раз'ём сам па сабе не вырашыць кожную няспраўнасць, але правільны раз'ём M8 можа стварыць больш стабільную сувязь паміж датчыкамі, выканаўчымі механізмамі і абсталяваннем кіравання. ## Чаму раздымы M8 выкарыстоўваюцца ў кампактных сістэмах Раздымы M8 маюць малы формаў-фактар, што робіць іх карыснымі ў месцах, дзе месца ў шафе і прастора ад машыны абмежаваныя. Яны звычайна выкарыстоўваюцца з датчыкамі набліжэння, фотаэлектрычнымі датчыкамі, энкодэрамі, клапанамі і невялікімі прыладамі аўтаматызацыі. Я звычайна гляджу на чатыры напрамкі пры праверцы прадукцыйнасці раздыма: - Стабільнасць сігналу - Механічная ўстаноўка - Ахова навакольнага асяроддзя - Час усталёўкі Адпаведны раз'ём M8 можа знізіць верагоднасць аслаблення злучэнняў, выкліканых рухам або вібрацыяй. Папярэдне сабраныя версіі таксама могуць скараціць працу па праводцы на вытворчасці. Версіі, якія падключаюцца на месцы, могуць быць карысныя, калі неабходна адрэгуляваць даўжыню кабеля падчас мантажу. Раз'ём павінен адпавядаць рэальным патрабаванням абсталявання. Размяшчэнне кантактаў, кадоўка, напружанне, ток, тып кабеля і ўзровень абароны - усё гэта ўплывае на вынік. ## Праверце бягучае злучэнне перад абнаўленнем Я пачынаю з запісу праблем замест замены частак без яснай прычыны. Звярніце ўвагу на такія прыкметы, як: - Перарывістыя сігналы датчыка - Памылкі сувязі - Рух раздыма пасля вібрацыі машыны - Карозія або вільгаць вакол вобласці кантакту - Пашкоджаныя разьбы або фіксуючыя дэталі - Згінанне кабеля побач з раз'ёмам - Сляды цяпла або аслабленыя кантакты Вытворчая лінія можа спыніцца толькі на некалькі секунд кожны раз, калі падае сігнал. Гэтыя кароткія перапынкі ўсё яшчэ могуць прывесці да адхілення прадуктаў або паўторнай працы па скіду. Напрыклад, уявіце канвеерную сістэму з выкарыстаннем кампактных датчыкаў побач з зонай прамывання. Падчас сухой працы датчыкі працуюць карэктна, але пасля чысткі сігнал становіцца нестабільным. Датчык можа быць не прычынай. Вада, якая паступае праз пашкоджанае ўшчыльненне або непрыдатны раз'ём, можа выклікаць той жа сімптом. ## Падбярыце раз'ём M8 да прымянення Абнаўленне раздыма павінна пачынацца з тэхнічнага пашпарта абсталявання і існуючай схемы праводкі. ### Колькасць PIN-кодаў і кадаванне Пацвердзіце колькасць кантактаў, неабходных прыладзе. Трохкантактны раз'ём не можа замяніць четырехконтактную мадэль без праверкі канструкцыі схемы. Кадаванне таксама мае значэнне. Раздымы з A-кадам з'яўляюцца агульнымі для датчыкаў і асноўных прылад кіравання. Іншыя тыпы кадавання могуць выкарыстоўвацца для розных сігналаў або сеткавых прыкладанняў. Кадыроўка раздыма павінна адпавядаць абодвум бакам злучэння. ### Электрычныя паказчыкі Перад устаноўкай праверце намінальнае напружанне і ток. Раз'ём, прызначаны для малога сігналу датчыка, можа не падысці для прылады з большай нагрузкай. Памер кабеля і матэрыял правадніка таксама ўплываюць на злучэнне. Неабходна ацаніць увесь кабель, а не толькі корпус раздыма. ### Рэйтынг абароны Вонкавым абсталяванні, зонам прамывання і пыльным вытворчым памяшканням можа спатрэбіцца больш высокі рэйтынг IP. Рэйтынг прымяняецца да поўнай падключанай сістэмы, калі вілка, разетка, кабель і ўшчыльняючыя часткі сабраны правільна. Раз'ём з адпаведным наміналам усё яшчэ можа даць уцечку, калі кабель цягнуць пад вуглом або стопорное кольца не замацавана. ### Рух троса Для перамяшчэння абсталявання выбірайце трос, прызначаны для шматразовага згінання. Моцны раз'ём не можа кампенсаваць кабель, які трэскаецца пасля бесперапыннага згінання. Я правяраю радыус выгібу, прыдатнасць цягавых ланцугоў, разгрузку нацяжэння і кірунак выхаду кабеля. Гэтыя дэталі часта ўплываюць на тэрмін службы больш, чым сам памер раздыма. ## Выкарыстоўвайце асцярожны працэс усталёўкі Практычнае абнаўленне M8 можа прытрымлівацца наступнай паслядоўнасці: 1. Выключыце машыну і пераканайцеся, што назапашаная энергія была вызвалена. 2. Запішыце існуючую схему кантактаў, колер кабеля, кадыроўку раздыма і мадэль прылады. 3. Параўнайце запасны раз'ём са спецыфікацыяй абсталявання. 4. Перад устаноўкай праверце разьбу, ушчыльненні, кантакты і абалонку кабеля. 5. Пракладвайце кабель без рэзкіх выгібаў і непатрэбнага нацяжэння. 6. Зацягніце механізм фіксацыі ў адпаведнасці з інструкцыямі пастаўшчыка. 7. Праверце бесперапыннасць і кароткае замыканне. 8. Запусціце машыну пры нармальнай нагрузцы і назірайце за сігналам на працягу адпаведнага перыяду. 9. Запішыце мадэль раздыма і дату ўстаноўкі для будучага тэхнічнага абслугоўвання. Невялікая этыкетка каля месца злучэння можа дапамагчы абслугоўваючаму персаналу вызначыць правільную замену. Гэта карысна, калі машына змяшчае некалькі падобных раздымаў M8. ## Практычны прыклад мадэрнізацыі Невялікая ўпаковачная машына выкарыстоўвае злучэнні датчыка M8 побач з вібрацыйнай накіроўвалай рэйкай. Аператары паведамляюць пра памылкі падліку прадуктаў. Агляд паказвае, што адзін раз'ём не цалкам зафіксаваны, а кабель рэзка згінаецца на раме машыны. План рамонту не абмяжоўваецца толькі зменай раздыма. Каманда правярае распіноўку датчыка, выбірае сумяшчальны кабельны вузел M8, дадае прыдатную разгрузку нацяжэння і змяняе маршрут кабеля, каб паменшыць рух. Затым машына выпрабоўваецца падчас звычайнай вытворчасці. Гэты падыход закранае злучэнне, шлях кабеля і крыніцу механічнага ўздзеяння. Замена раздыма без выпраўлення кабеля можа пазней прывесці да такой жа няспраўнасці. ## Калі абнаўленне M8 можа быць не правільным выбарам. Раздымы M8 падыходзяць не для ўсіх прыкладанняў. Большы раз'ём можа спатрэбіцца для большага току, большага памеру кабеля або больш моцных механічных нагрузак. Некаторыя сеткавыя сістэмы таксама патрабуюць пэўнага тыпу раздыма і стандарту праводкі. Калі праблема звязана з пашкоджаным датчыкам, няправільным праграмаваннем, электрычным шумам або няспраўнасцю крыніцы харчавання, замена раздыма можа не вырашыць яе. Я разглядаю абнаўленне як частку працэсу праверкі памылак, а не як універсальнае выпраўленне. Найлепшы вынік дае адпаведнасць раздыма M8 прыладзе, кабелю, асяроддзю і схеме руху. Калі гэтыя дэталі правяраюцца разам, злучэнне можа падтрымліваць больш стабільную працу машыны і больш простае абслугоўванне без дадання непатрэбных частак.

Калі я ствараю кампактную скрынку кіравання, я часта сутыкаюся з адной і той жа праблемай: раз'ём павінен эканоміць месца, супрацьстаяць пылу і вільгаці, падтрымліваць надзейную перадачу сігналу і заставацца простым у абслугоўванні. Базавы клеммнік можа знізіць кошт пакупкі, але ён можа стварыць больш працы падчас мантажу і абслугоўвання. Раздымы M8 PCB вартыя ўвагі, таму што яны спалучаюць у сабе невялікі круглы інтэрфейс з прамым мантажом PCB. Яны звычайна выкарыстоўваюцца з датчыкамі, кампактным абсталяваннем аўтаматызацыі, сістэмамі асвятлення, вымяральнымі прыладамі і невялікімі блокамі кіравання. Іх значэнне залежыць ад абсталявання, умоў праводкі і абраных характарыстык раздыма. ### Маленькі раз'ём для цесных прастор. Раздымы M8 маюць кампактны корпус у параўнанні з многімі вялікімі прамысловымі круглымі раз'ёмамі. Гэта дапамагае, калі мне трэба размясціць некалькі злучэнняў на невялікім корпусе або друкаванай плаце. Кампактны раз'ём можа дапамагчы мне: - Паменшыць прастору, неабходную вакол корпуса - Размясціць праводку датчыка бліжэй да платы кіравання - Пабудаваць меншыя размеркавальныя скрынкі - Размясціць некалькі сігнальных партоў з меншай цеснатой - Спрасціць знешні выгляд абсталявання Эканомія прасторы мае значэнне ў такіх прыладах, як модулі фотаэлектрычных датчыкаў або невялікія кантролеры прывадаў. Раз'ём большага памеру можа працаваць электрычна, але ён можа прымусіць корпус стаць шырэйшым або глыбейшым. ### Непасрэдны мантаж друкаванай платы можа скараціць унутраную праводку. Раз'ём друкаванай платы M8 можа быць прыпаяны або ўсталяваны непасрэдна на друкаванай плаце, у залежнасці ад яе канструкцыі. Гэта можа паменшыць колькасць правадоў, абціскных кантактаў і ўнутраных клеммных злучэнняў унутры корпуса. Я бачу тут практычную карысць, калі прылада мае некалькі нізкавольтных датчыкаў. З адпаведнай кампаноўкай раздыма друкаванай платы знешні кабель падключаецца непасрэдна да вобласці платы, якая апрацоўвае сігнал. Канструкцыю можа прасцей праверыць, таму што ўнутры скрынкі менш асобных шляхоў правадоў. Гэта не азначае, што кожны раз'ём друкаванай платы здымае працу па зборцы. Для друкаванай платы па-ранейшаму патрэбна правільная плошча, механічная падтрымка, працэс пайкі і метад праверкі. Раз'ём, які падыходзіць да схемы, але не да корпуса, можа стварыць новыя праблемы. ### Абарона ад пылу і вільгаці Многія версіі раздымаў M8 прызначаныя для прамысловых умоў і могуць мець рэйтынг IP, калі яны правільна спалучаны з сумяшчальным раздымам і герметычным корпусам. Гэты пункт патрабуе дбайнай праверкі. Узровень абароны зыходзіць не толькі ад памеру M8. Гэта залежыць ад такіх дэталяў, як: - Намінальны ўзровень IP раздыма - Ці правільна ўсталяваны штэкер - Ушчыльняльнае кольца і стан кабеля - Канструкцыя корпуса - Месца ўстаноўкі - Уздзеянне вады, алею, вібрацыі або працэсаў ачысткі. Напрыклад, датчык, усталяваны побач з канвеерам, можа сутыкацца з пылам, алейным туманам і часам ад пырскаў. Злучэнне M8 з адпаведным рэйтынгам можа дапамагчы абараніць шлях сігналу, у той час як дрэнна герметычны кабельны ўвод усё яшчэ можа прапускаць вільгаць у корпус. ### Надзейныя злучэнні для сігналаў датчыкаў Часта даступныя раздымы M8 з рознай колькасцю кантактаў і варыянтамі кадавання. Гэтыя варыянты дапамагаюць падабраць раз'ём да тыпу сігналу і прадухіляюць непрыдатныя камбінацыі спалучэнняў. Я звычайна правяраю наступныя моманты, перш чым выбраць дэталь: 1. Колькасць кантактаў 2. Размяшчэнне кантактаў 3. Намінальны ток і напружанне 4. Кадыроўка раздыма 5. Напрамак мантажу 6. Сумяшчальнасць кабеля або штэкера 7. Працоўная тэмпература 8. Патрабаванні да вібрацыі Да простага датчыка можа падысці трохкантактны раз'ём. Чатырохкантактная або большкантактная версія можа быць лепшай для сілавых і сігнальных ліній у кампактнай прыладзе. Правільны варыянт залежыць ад электрычнай нагрузкі, а не ад назвы раздыма. ### Больш лёгкае абслугоўванне ў палявых умовах. Здымнае злучэнне M8 дае тэхнікам просты спосаб зняць датчык або кабель, не адкрываючы ўвесь блок кіравання. Гэта можа скараціць час праверкі і знізіць верагоднасць пашкоджання іншых унутраных кампанентаў. Уявіце сабе невялікі датчык машыны, які перастае пасылаць сігнал. Тэхнік можа праверыць кабель, агледзець раз'ём і замяніць датчык праз вонкавае злучэнне. Канструкцыя з пастаянным падключэннем можа запатрабаваць доступу да друкаванай платы, што можа заняць больш часу і стварыць больш магчымасцей для памылак падключэння. Раз'ём не вырашае ўсе праблемы абслугоўвання. Тэхнікам па-ранейшаму патрэбна адпаведная схема электраправодкі, адпаведныя запасныя часткі і дастатковы зазор вакол раздыма для зняцця. ### Баланс паміж коштам і агульным аб'ёмам працы Раз'ём M8 для друкаванай платы можа каштаваць даражэй, чым простая правадная клема. Я не ацэньваю кошт толькі па цане за адзінку. Я таксама ўлічваю час зборкі, памер корпуса, колькасць правадоў, доступ да паслуг і кошт збою злучэння. Больш высокая цана пакупкі можа мець сэнс, калі раз'ём: - Скарачае ўнутраную праводку - Робіць прыладу меншай - Падтрымлівае неаднаразовую замену датчыка - Падыходзіць для герметычнага корпуса - Дапамагае стандартызаваць некалькі мадэляў прадукту - Зніжае верагоднасць няправільнай палявой праводкі. Клеммная калодка можа заставацца лепшым выбарам для сухой закрытай шафы з вялікай колькасцю месца і невялікім патрэбай у рэгулярным абслугоўванні. M8 не з'яўляецца аўтаматычна правільным адказам для кожнай канструкцыі. ### Распаўсюджаныя памылкі праектавання Некаторыя праблемы ўзнікаюць, калі раз'ём выбіраецца толькі па памеры. Я пазбягаю гэтых памылак, правяраючы: - Пляцоўку друкаванай платы ў параўнанні з чарцяжом вытворцы - Зазор панэлі і вышыню мантажу - Тып злучальнага раздыма - Сістэму ключа або кадавання - Магутнасць току пры рэальных тэмпературных умовах - Прастору для згінання кабеля - Прадукцыйнасць герметычнасці пасля зборкі - Механічную сілу, прыкладзеную да друкаванай платы. Раз'ём, усталяваны непасрэдна на плаце, можа мець патрэбу ў дадатковай механічнай падтрымцы, калі кабель часта цягнуць або перамяшчаюць. У машыне з высокай вібрацыяй размяшчэнне на панэлі з кароткім унутраным злучэннем можа ствараць меншую нагрузку на друкаваную плату. ### Калі раздымы для друкаванай платы M8 маюць сэнс, я б разгледзеў раз'ём для друкаванай платы M8, калі абсталяванне мае патрэбу ў кампактным знешнім інтэрфейсе, рэгулярнай замене датчыка, злучэннях з кантраляваным сігналам або абароне, якая адпавядае асяроддзю ўстаноўкі. Я хацеў бы параўнаць іншыя тыпы раздымаў, калі канструкцыя патрабуе большага току, большай колькасці кантактаў, больш моцнай падтрымкі кабеля або большага механічнага інтэрфейсу. Лепшы выбар залежыць ад поўнай сістэмы, а не ад фармату раздыма самога па сабе. Раздымы M8 для друкаванай платы заваёўваюць сваё месца, калі яны памяншаюць прастору, праводку і абслугоўванне без стварэння новых механічных або электрычных абмежаванняў. Перш чым размясціць заказ, я правяраю малюнак, намінальныя характарыстыкі, спалучаныя дэталі, умовы ўшчыльнення і прастору для ўстаноўкі. Гэты просты агляд дапамагае ператварыць невялікі раз'ём у практычную частку ўсёй канструкцыі абсталявання.

Калі панэль кіравання становіцца меншай, прасторай для праводкі становіцца цяжэй кіраваць. Аслабленыя сігнальныя драты, нетрывалыя злучэнні платы і цяжкае абслугоўванне могуць запаволіць працу абсталявання. Я часта бачу гэтую праблему ў завадскіх датчыках, кампактных блоках кіравання і прыладах машыннага зроку. Раздымы M8 PCB прапануюць практычны спосаб пабудаваць больш чыстае злучэнне паміж друкаванай платай і знешнім кабелем. Іх кампактная круглая канструкцыя падыходзіць для прыкладанняў, дзе раз'ём большага памеру можа заняць занадта шмат месца. Правільны выбар залежыць ад электрычнай нагрузкі, спосабу мантажу, тыпу сігналу і працоўнага асяроддзя. Я пачынаю з патрабаванняў да схемы. Праверце колькасць кантактаў, намінальнае напружанне, намінальны ток і частату сігналу. Раз'ём, які выкарыстоўваецца для сігналу датчыка, можа мець іншыя патрэбы, чым той, які выкарыстоўваецца для ўваходу харчавання. Памылка на гэтым этапе можа прывесці да нестабільнай працы, перагрэву або пашкоджання злучаных частак. Я таксама правяраю размяшчэнне раздымаў. У раздымах друкаванай платы M8 могуць выкарыстоўвацца розныя варыянты размяшчэння кантактаў і кадавання. Парадак кантактаў павінен адпавядаць штэкеру кабеля і канструкцыі друкаванай платы. Просты чарцёж распиновки можа прадухіліць памылкі праводкі падчас зборкі. Пільнай увагі заслугоўвае спосаб мацавання. Некаторыя раздымы M8 для друкаванай платы прызначаны для мантажу на панэлі, а іншыя размяшчаюцца непасрэдна на друкаванай плаце. Таўшчыня платы, памер мантажнага адтуліны, вышыня раздыма і працэс паяння павінны быць прагледжаны перад вытворчасцю. Раз'ём, які адпавядае малюнку платы, усё яшчэ можа ствараць праблемы, калі не хапае месца для спалучальнага кабеля. Я пакідаю месца для згінання кабеля, доступу да інструментаў і будучых сэрвісных работ. Гэта асабліва карысна ў кампактным абсталяванні, дзе кожны міліметр уплывае на зборку. Умовы навакольнага асяроддзя таксама кіруюць выбарам. Раз'ём, які выкарыстоўваецца ўнутры сухой шафы кіравання, можа не мець патрэбы ў такой жа абароне, як раз'ём, размешчаны побач з астуджальнай вадкасцю, пылам, вібрацыяй або знешнім абсталяваннем. Праверце заяўлены ўзровень абароны, дыяпазон тэмператур, кантактны матэрыял, матэрыял корпуса і структуру ўшчыльнення. Дадзеныя аб прадукце павінны адпавядаць рэальным умовам ўстаноўкі, а не ідэальнай тэставай наладзе. Напрыклад, уявіце невялікі модуль датчыка канвеера. У арыгінальнай канструкцыі выкарыстоўваюцца асобныя правадныя клемы для сілавых і сігнальных ліній. Падчас тэхнічнага абслугоўвання спецыялісты павінны ідэнтыфікаваць кожны провад перад заменай датчыка. Пераход на раз'ём для друкаванай платы M8 можа даць модулю пэўны інтэрфейс штэкера. Кабель можна зняць, не аслабляючы некалькі асобных клем, і размяшчэнне друкаванай платы можа заставацца больш арганізаваным. Гэта змяненне не вырашае кожную праблему з праводкай само па сабе. Кабель у зборы, размеркаванне кантактаў, разгрузку ад нацяжэння і спосаб зазямлення яшчэ трэба праверыць. Выразная сістэма злучэння лепш за ўсё працуе, калі раз'ём і навакольны дызайн падтрымліваюць адзін аднаго. Я выкарыстоўваю наступны працэс выбару: - Пералічыце неабходныя кантакты і электрычныя характарыстыкі. - Пацвердзіце кадзіроўку вілкі і разеткі. - Параўнайце памер друкаванай платы з даступным месцам на дошцы. - Праверце спосаб мацавання і паяння. - Праверце ўздзеянне тэмпературы, вібрацыі, вільгаці і пылу. - Пацвердзіце сумяшчальнасць кабеля і месца для згінання. - Праверце цыклы спарвання і стабільнасць сігналу ў меркаванай зборцы. - Захоўвайце чарцёж раздыма і распиновку разам з вытворчай дакументацыяй. Раздымы M8 могуць падтрымліваць сувязі датчыкаў, інтэрфейсы кадавальніка, кампактныя элементы кіравання аўтаматызацыяй, тэставае абсталяванне і невялікія модулі дадзеных. Іх значэнне зыходзіць ад супастаўлення раздыма з дадаткам. Кампактны раз'ём аўтаматычна не з'яўляецца правільным раз'ёмам, калі яго бягучы рэйтынг, размяшчэнне кантактаў або ўзровень абароны не адпавядаюць сістэме. Я таксама рэкамендую праверыць поўную ланцужок паставак, перш чым мяняць дызайн друкаванай платы. Корпус раздыма, кантакты, штэкер кабеля, мантажныя прыналежнасці і запасныя часткі павінны быць прагледжаны разам. Недарагая дэталь можа стварыць дадатковую працу, калі адпаведны кабель цяжка знайсці або працэс зборкі патрабуе спецыяльных інструментаў. Лепшы пераход на раз'ём для друкаванай платы M8 - планавы. Пачніце са схемы, пацвердзіце механічную ўстаноўку, праверце працоўнае асяроддзе і праверце поўнае злучэнне. Такі падыход дапамагае стварыць больш чысты дызайн платы і больш кіраваны працэс абслугоўвання без прэтэнзій, якія раз'ём не падтрымлівае. Хочаце даведацца больш аб галіновых тэндэнцыях і рашэннях? Звяжыцеся з Вэйшэн Лю: nineyosales@nineyoelec.com/WhatsApp +8613611693841.

1. Міжнародная электратэхнічная камісія, 2023 г., Раздымы для электроннага абсталявання і прамысловых прылажэнняў 2. Phoenix Contact, 2022 г., Выбар прамысловых раздымаў для надзейных сістэм аўтаматызацыі 3. TE Connectivity, 2021 г., Канструкцыйныя меркаванні для прамысловых раздымаў, усталяваных на друкаванай плаце 4. Molex, 2022 г., Сістэмы раздымаў M8 для датчыкаў і кампактных Абсталяванне аўтаматызацыі 5. Siemens, 2023 г., Практыкі прамысловай электраправодкі для датчыкаў і прылад кіравання 6. Вайдмюлер, 2021 г., Тэхналогія электрычнага злучэння для прамысловых умоў
